Cドレーン(自由勾配側溝)

CAD図面ダウンロード

Cドレーン(自由勾配側溝)

優れた経済性と豊富なバリエーションで様々な場面で活躍します！

CドレーンN-ⅡK

■ 集水能力と歩きやすさを追求し、スリット幅は10mmに、中央勾配を1％に設定しました。
■ スリット付きコンクリート蓋「チェッカード」との併用でスリットが一直線に通ります。
■ 標準的な自由勾配側溝と同等以上のコストパフォーマンスを実現しました。

   
   
呼び名 製品寸法　　（mm） 参考重量
b h h’ B H t L L’ （kg）
250× 250 250 250 90 460 390 55 ( 55 ) 2000 (1500) 1000 (504) 295(240)
250× 300 300 440 320(260)
250× 400 400 540 370(295)
250× 500 500 640 420(335)
250× 600 600 740 470(375)
300× 300 300 300 97 500 447 55( 55 ) 2000 (1500) 1000 (504) 350(280)
300× 400 400 547 395(320)
300× 500 500 647 445(360)
300× 600 600 747 65( 65 ) 550(435)
300× 700 700 847 610(480)
300× 800 800 947 670(525)
300× 900 900 1047 80( 80 ) 880(690)
300×1000 1000 1147 955(750)
300×1100 1100 1247 1035(805)
300×1200 1200 1347 100 2000 1000 1300
300×1300 1300 1447 1395
300×1400 1400 1547 1485
300×1500 1500 1647 1580
400× 400 400 400 113 610 563 60 ( 60 ) 2000 (1500) 1000 (504) 510(420)
400× 500 500 663 570(470)
400× 600 600 763 630(515)
400× 700 700 863 70 ( 70 ) 745(600)
400× 800 800 963 815(655)
400× 900 900 1063 880(705)
400×1000 1000 1163 85 ( 85 ) 1070(845)
400×1100 1100 1263 1150(905)
400×1200 1200 1363 1230(965)
400×1300 1300 1463 105 2000 1000 1555
400×1400 1400 1563 1650
400×1500 1500 1663 1750
400×1600 1600 1763 1850
400×1700 1700 1863 1950
500× 400 500 400 128 720 578 65 ( 70 ) 2000 1000 590
500× 500 500 678 2000 (1500) 1000 (504) 655(560)
500× 600 600 778 720(610)
500× 700 700 878 785(665)
500× 800 800 978 850(715)
500× 900 900 1078 80 ( 95 ) 1035(910)
500×1000 1000 1178 1110(975)
500×1100 1100 1278 1190(1030)
500×1200 1200 1378 95 ( 95 ) 1405(1105)
500×1300 1300 1478 1495(1175)
500×1400 1400 1578 1585(1240)
600× 400 600 400 144 830 594 75 ( 75 ) 2000 1000 735
600× 500 500 694 2000 (1500) 1004 (504) 805(670)
600× 600 600 794 875(730)
600× 700 700 894 950(785)
600× 800 800 994 1025(840)
600× 900 900 1094 1095(895)
600×1000 1000 1194 85 ( 100 ) 1245(1090)
600×1100 1100 1294 1330(1160)
600×1200 1200 1394 1410(1230)
600×1300 1300 1494 100 ( 100 ) 1640(1300)
600×1400 1400 1594 1735(1370)
600×1500 1500 1694 1830(1445)
700× 500 700 500 150 970 700 90 2000 1004 1040
700× 600 600 800 1130
700× 700 700 900 1220
700× 800 800 1000 1310
700× 900 900 1100 1400
700×1000 1000 1200 1490
700×1100 1100 1300 1580
700×1200 1200 1400 1670
700×1300 1300 1500 1760
700×1400 1400 1600 1850
700×1500 1500 1700 1940
700×1600 1600 1800 2030
700×1700 1700 1900 2120
800× 600 800 600 160 1010 810 85 2000 1004 1180
800× 700 700 910 1260
800× 800 800 1010 1340
800× 900 900 1110 1420
800×1000 1000 1210 1500
800×1100 1100 1310 1580
800×1200 1200 1410 1660
800×1300 1300 1510 1740
800×1400 1400 1610 2060
800×1500 1500 1710 2155
800×1600 1600 1810 2250
800×1700 1700 1910 2345
800×1800 1800 2010 2440
900× 700 900 700 170 1120 920 110 2000 1000 1540
900× 800 800 1020 1640
900× 900 900 1120 1740
900×1000 1000 1220 1840
900×1100 1100 1320 1940
900×1200 1200 1420 2040
900×1300 1300 1520 2140
900×1400 1400 1620 2240
900×1500 1500 1720 2340
900×1600 1600 1820 2440
900×1700 1700 1920 2540
900×1800 1800 2020 2640
900×1900 1900 2120 2740
1000× 600 1000 600 180 1220 830 90 2000 1000 1420
1000× 700 700 930 1505
1000× 800 800 1030 1590
1000× 900 900 1130 1675
1000×1000 1000 1230 1760
1000×1100 1100 1330 1845
1000×1200 1200 1430 1930
1000×1300 1300 1530 2015
1000×1400 1400 1630 110 2330
1000×1500 1500 1730 2430
1000×1600 1600 1830 2530
1000×1700 1700 1930 2630
1000×1800 1800 2030 2730
1000×1900 1900 2130 2830
1000×2000 2000 2230 2930

※( )内は調整用1.5m製品の寸法です。調整用製品は蓋1枚掛けです。

チェッカードN-ⅡK（センタースリット付コンクリート蓋）

■ Cドレーンにセットすることで集水スリットが一直線に通り、すっきりと美しい街並みを演出します。
■ 手掛部がなく、またスリット幅も10mmであるため、足をとられたりベビーカーや車椅子の車輪が挟まったりする心配がありません。
■ 表面はノスキッド仕上げになっているため、歩行者・自転車・バイク等のスリップを防ぎます。

   
   

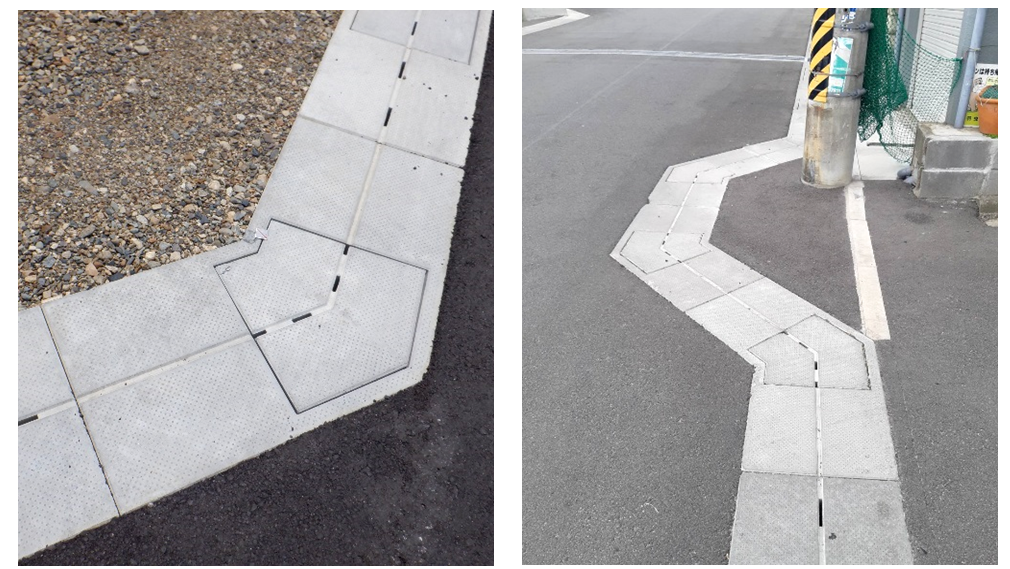

CドレーンN-ⅡK（135°コーナー）

CドレーンN-ⅡK（135°コーナー）　製品寸法表　＞

チェッカードN-ⅡK （135°コーナー）

CドレーンN-ⅡK（90°コーナー）

チェッカードN-ⅡK（90°コーナー）

Cドレーン横断

■ T-25のグレーチングとノンスリップコーナーアングルにより、乗入れ横断部に対応します。
■ N-ⅡKとの接続を考え、同サイズで天端幅と水路幅は同寸法、1%勾配付の設計となっています。
※700サイズ以上の製品天端はフラットです。

   
   
呼び名 製品寸法(mm) 参考重量
（kg）
b h h’ B H t
250× 250 250 243 97 460 390 105 430
250× 300 293 440 480
250× 400 393 540 570
250× 500 493 640 670
250× 600 593 740 770
300× 300 300 285 112 500 447 100 480 （400）
300× 400 385 547 570 （470）
300× 500 485 647 670 （540）
300× 600 585 747 760 （610）
300× 700 685 847 860 （680）
300× 800 785 947 950 （750）
300× 900 885 1047 1040 （820）
300×1000 985 1147 1160 （890）
300×1100 1085 1247 1230 （960）
300×1200 1185 1347 1330
300×1300 1285 1447 1430
400× 400 400 385 128 610 563 105 680 （550）
400× 500 485 663 780 （620）
400× 600 585 763 880 （700）
400× 700 685 863 980 （770）
400× 800 785 963 1080 （840）
400× 900 885 1063 1180
400×1000 985 1163 1280
400×1100 1085 1263 1380
400×1200 1185 1363 1480
500× 500 500 485 143 720 678 110 880 （715）
500× 600 585 778 985 （790）
500× 700 685 878 1085 （870）
500× 800 785 978 1190 （945）
500× 900 885 1078 1295
500×1000 985 1178 1400
500×1100 1085 1278 1500
500×1200 1185 1378 1605
500×1300 1285 1478 1710
500×1400 1385 1578 1810
600× 500 600 485 159 830 694 115 1010
600× 600 585 794 1115
600× 700 685 894 1225
600× 800 785 994 1330
600× 900 885 1094 1440
600×1000 985 1194 1545
600×1100 1085 1294 1655
600×1200 1185 1394 1795
600×1300 1285 1494 1870
600×1400 1385 1594 1980
600×1500 1485 1694 2090
700× 500 700 485 165 970 700 135 1235
700× 600 585 800 1365
700× 700 685 900 1490
700× 800 785 1000 1615
700× 900 885 1100 1745
700×1000 985 1200 1870
700×1100 1085 1300 2000
700×1200 1185 1400 2125
700×1300 1285 1500 2250
700×1400 1385 1600 2380
700×1500 1485 1700 2505
700×1600 1585 1800 2635
700×1700 1685 1900 2760
800× 600 800 585 175 1060 810 130 1490
800× 700 685 910 1610
800× 800 785 1010 1735
800× 900 885 1110 1855
800×1000 985 1210 1975
800×1100 1085 1310 2100
800×1200 1185 1410 2220
800×1300 1285 1510 2345
800×1400 1385 1610 2465
800×1500 1485 1710 2585
800×1600 1585 1810 2710
800×1700 1685 1910 2830
800×1800 1785 2010 2955

※( )内は調整用1.5m製品の寸法です。　

CドレーンＮ桝

■ Ｃドレーン可変側溝と同じ幅で接続でき、また高さも100ピッチで製造が可能です。
■ グレーチング規格は落込・110°開閉・ボルト固定の３種類からお選び頂けます。
■ 側面はノックアウトになっているため、現場での穴あけが容易です。

   
   

CドレーンＮ桝　製品寸法表　＞

CドレーンＬ桝

■ 縦断方向が300サイズのCドレーンとツライチになり、斜めに入ってくる接続管にも対応可能です。

CドレーンT-ⅡK（街渠タイプ）

■ 集水スリットにより、路肩部における水溜りを防止します。
■ 街渠タイプにおける一般的な６％勾配ではなく、ユニバーサルデザインを考慮した２％勾配です。

   
   

チェッカードＴ-ⅡK（センタースリット付コンクリート蓋）

CドレーンT桝

■ 隣接するＣドレーンＴ－ⅡKとツライチになり、連結プレートで接続が可能です。
■ グレーチングが110°開閉式のため、点検や清掃が容易です。

CドレーンＷ-ⅡＫ（土留タイプ）

■ Cドレーンに土留擁壁を組み合わせたタイプで、側溝との境界に段差がある場合に使用できます。
■ 上載荷重と現場の土質によって、豊富なバリエーションから選択できます。

   

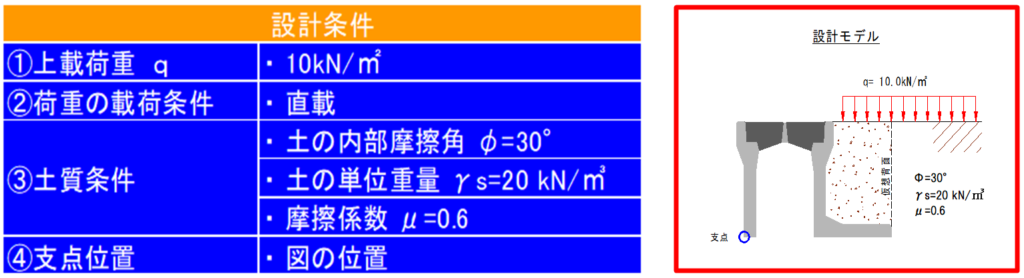

設計条件

設計モデル1：滋賀県土木部規格準拠

CドレーンWーⅡK（砂質土・歩道用）　製品寸法表　＞

CドレーンWーⅡK（砂質土・車道用）　製品寸法表　＞

CドレーンWーⅡK（粘質土・歩道用）　製品寸法表　＞

CドレーンWーⅡK（粘質土・車道用）　製品寸法表　＞

設計モデル2：近畿地方整備局　コンクリート二次製品標準図集　準拠

CドレーンWーⅡK（近畿地方整備局型）　製品寸法表　＞　

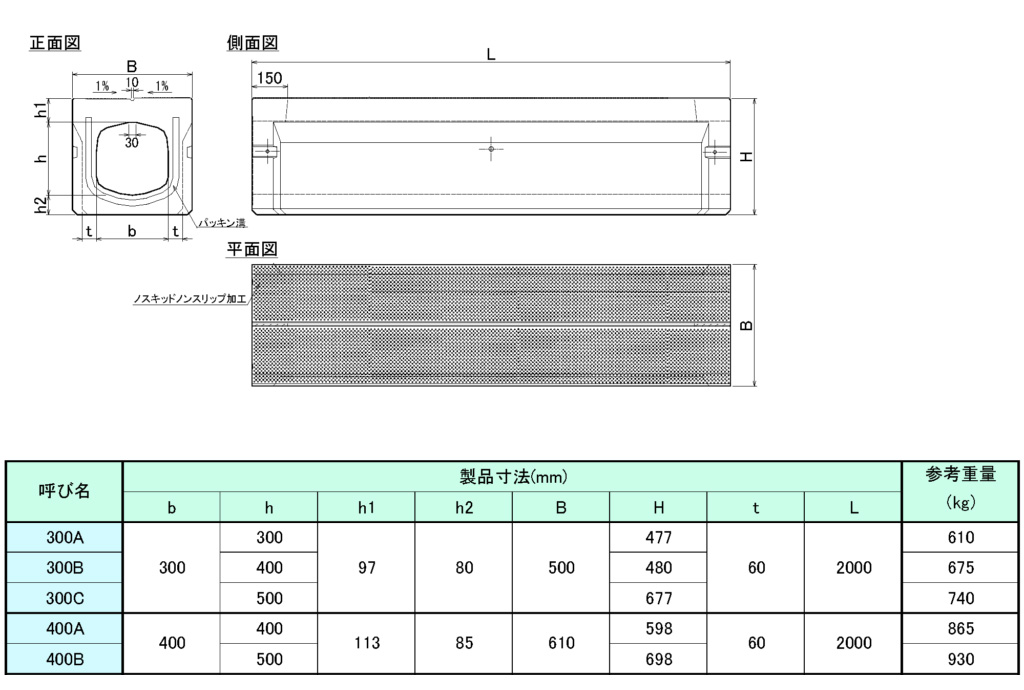

CドレーンBN-Ⅰ（箱型タイプ・蓋掛りなし）

■ 蓋掛り無しの無騒音タイプで、並べて連結するだけなので素早い施工が可能です。

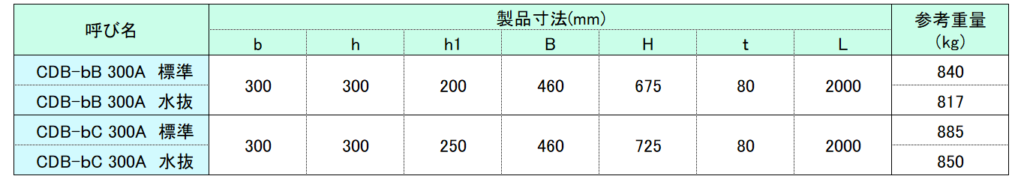

CドレーンbB（歩車道境界ブロック一体型タイプ）

■ 歩車道境界ブロックと一体構造になっているため、側溝施工後に縁石を並べる手間を必要としません。
■ スリット部から雨水を側溝内部へ集水する構造になっているため、従来の円形水路のようにグレーチングを必要とせず、その分安価になります。
